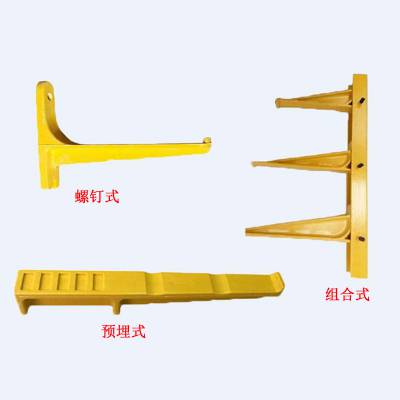

玻璃钢电缆支架分为：预埋式、组合式电缆支架、螺钉式三种。

玻璃钢 电缆支架( 复合电缆支架)

玻璃钢电缆支架分为预埋式电缆支架,螺钉式电缆支架，组合式电缆支架三大类。强度高,韧性好,***,绝缘性能高,阻燃性好。

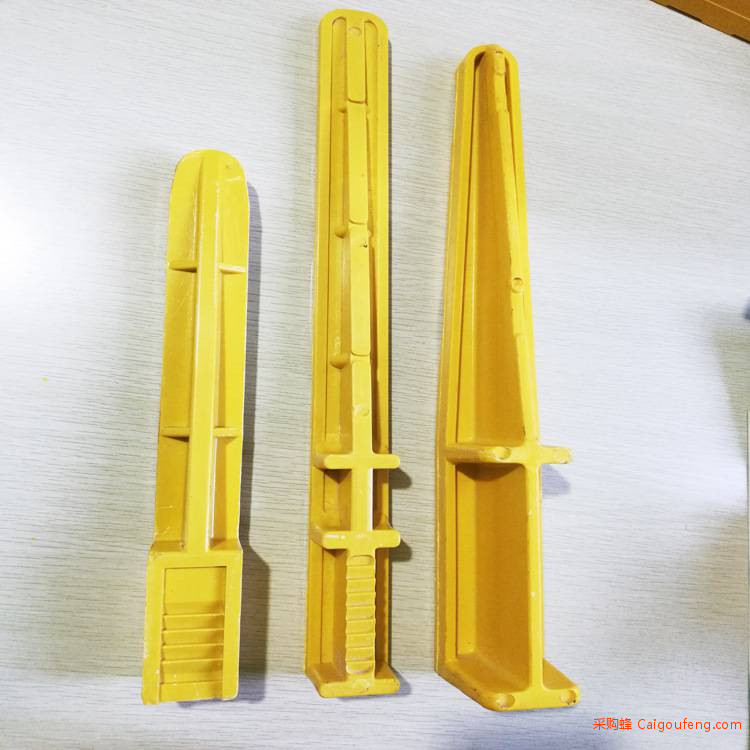

预埋式电缆支架特点：

1. 克服了钢铁支架易腐蚀不绝缘的难点，预埋式电缆支架***，不锈蚀，不霉蛀，具有抗酸碱盐腐蚀性能。

2. 机械强度高，抗弯曲性能强，不扭曲变形，不脆断，是陶瓷支架不可比拟的新产品。

3. 预埋式电缆支架绝缘性能好，阻燃性能好，***。

4. 预埋式电缆支架结构合理，安装简单，安装与施工同步进行，降低了施工费用，缩短了工程工期。

5. 使用寿命长经济性能好，设计***的凹槽定位接触面，保证电缆的定位及运行稳定性，使用期间无需保养，不用涂漆维护费用为零。

6. 施工方便，直埋式可直接砌入砖式墙体中，承插式则只要把预埋部分在水泥墙体浇注时埋入即可。

预埋式电缆支架的规格：

（预埋式）YM400 YM450 YM500 YM540

预埋式电缆支架安装步骤：

一套预埋式电缆支架包括玻璃钢立柱、托臂、销子（螺栓）和高分子固定帽，安装工具为普通电钻、钻头、扳手。

1、立柱安装：立柱背面定位线带有安装孔，孔径Ф12.5，根据安装施工图及立柱安装孔位置，用 M12 膨胀螺栓将立柱固定在墙上，螺栓和立柱之间必须加装垫片，槽形立柱尽可能贴紧墙面。

2、电缆：将电缆拖至电缆支架安装位置。

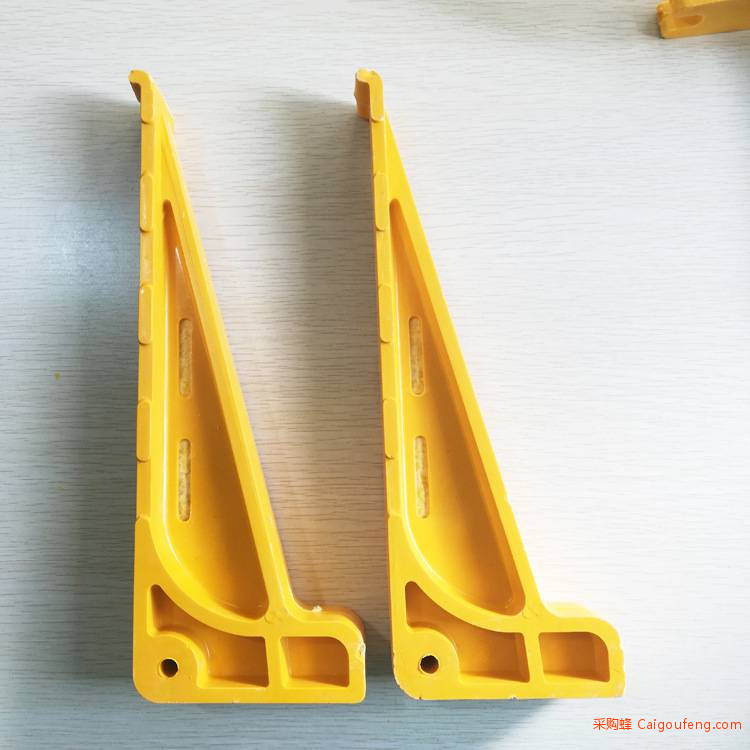

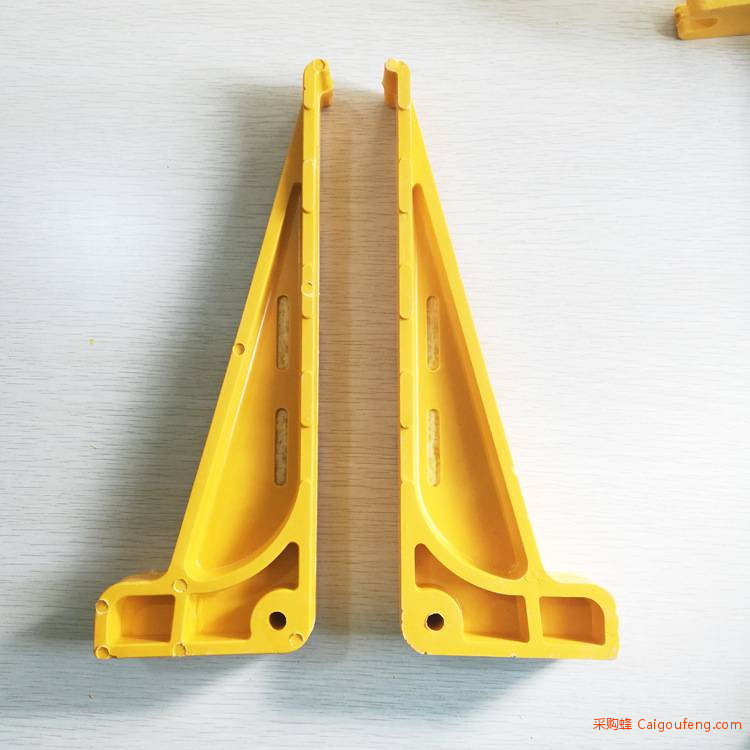

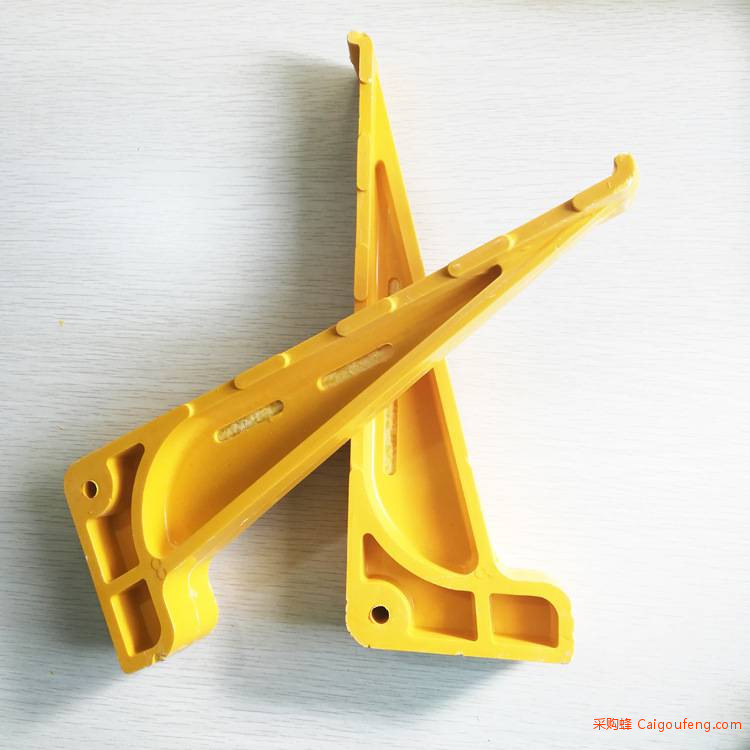

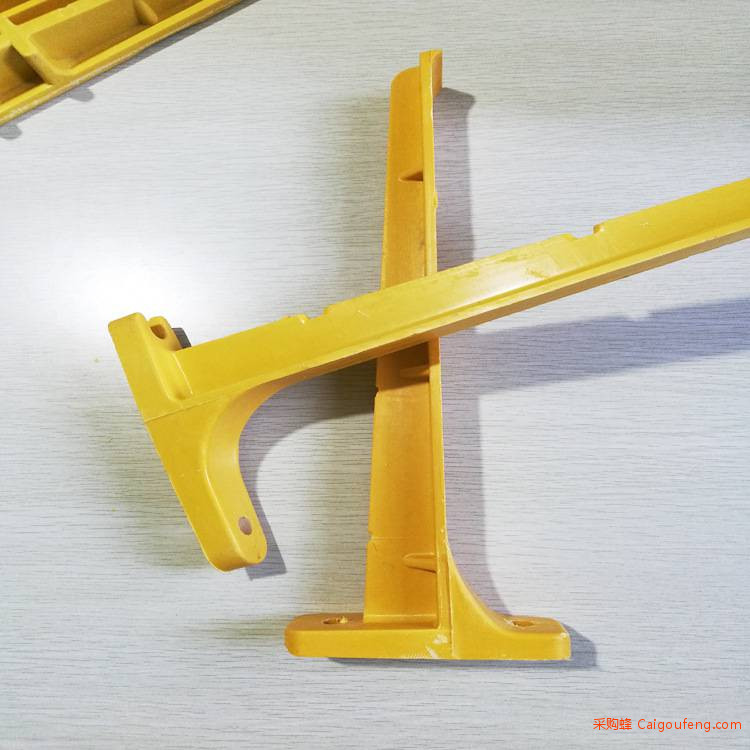

3、托臂安装：根据托臂层间距要求，立柱两侧定位线上已预留有装配孔，孔径Ф8.5；用螺栓将托臂固定在槽型立柱上，螺栓松紧适度，螺栓和立柱之间注意必须加装垫片。

4、 电缆就位和固定：将电缆摆放在支架上并绑扎好，摆放时尽量将***重的电缆放在托臂根部。

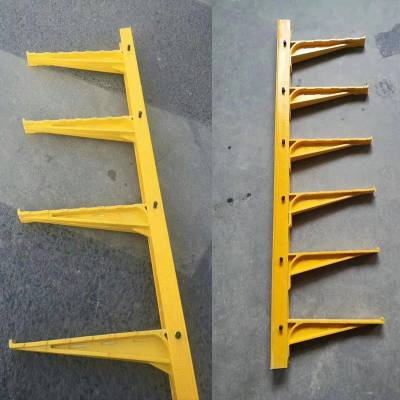

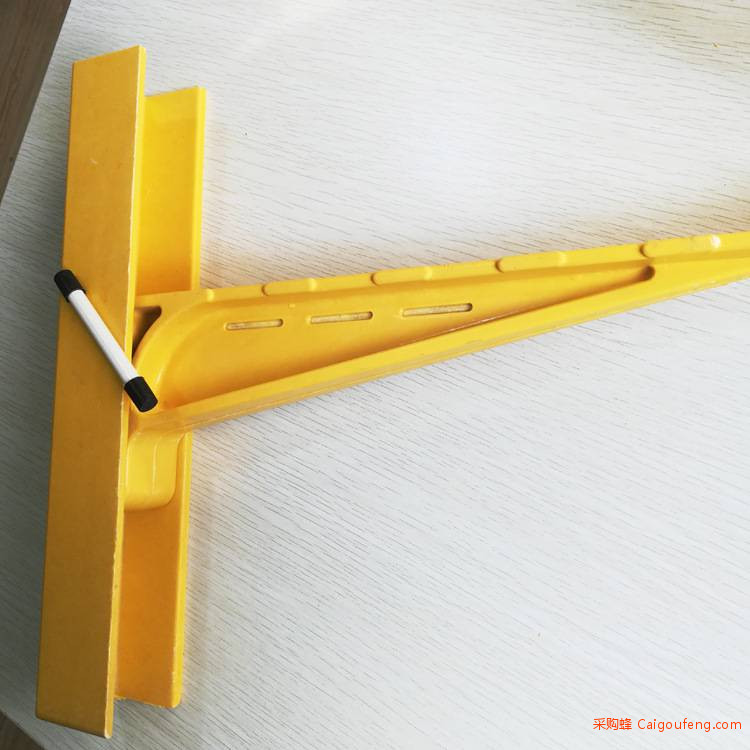

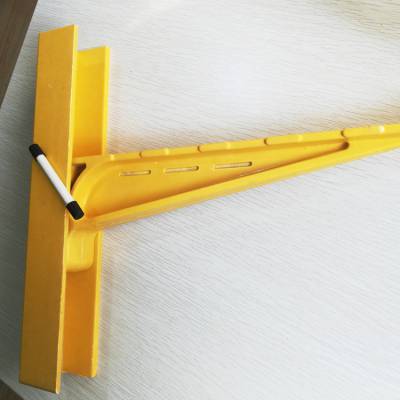

组合式电缆支架组成部分

组合式电缆支架是由托臂、立柱和连接螺栓组成。立柱为槽型材料，可根据需要任意截取长度，调节层高，自由装配；托臂有十种规格供选择，满足不同长度和荷载要求。托臂装配连接螺栓规格为M8*65，立柱固定膨胀螺栓为M12。

组合式玻璃钢电缆支架的优势

安装方便、比重小、机械强度高、***、安装快捷、使用寿命长；在电缆沟内设计使用寿命为 50 年，地面为 25年。

安装方式：

组合式玻璃钢电缆支架由电缆支架、立柱和连接销、固定帽组成，其立柱可根据需要任意截取长度，调节层高，自由装配，满足不同长度荷载要求

1、根据电缆沟、电缆渠道的净宽及电缆型号大小选择支架规格，如有特殊需要，可根据实际情况制定。

2、将固定立柱的膨胀螺栓(M12x100 或 120mm)按设计要求尺寸装入沟臂内。

3、将立柱与固定在沟臂上螺栓按顺序安装并固定好，然后将支架嵌入立柱槽内，使支架上的孔眼对准立柱槽边侧眼位，用连接销栓穿住，两边用塑料帽固定住。

4、安装宜水平走向，如倾斜则需要采用其它措施固定电缆。

5、要求平衡、竖直，同侧支架水平间距 80 厘米，双侧支架错开安装，保证支架均衡承载。

6、固定墙面须平整，保证立柱受力面积，避免扭曲，铺设电缆时，宜采用自上而下铺设，拖动电缆时宜水平拖动。

（组合式）ZH250 ZH300 ZH350 ZH400 ZH500 ZH600 ZH700 立柱根据用户要求和分布几层电缆自定。
